U 159: Ultra-dense IP-nach-QAM-Modulation

Basierend auf der Kopfstellenserie U 100 bietet das IP-zu-QAM-Modul U 159-x eine ultra-dichte QAM-Modulation für Kabel-TV-Netze mit anspruchsvollen Funktionen. Die einzigartige Architektur der Kopfstellenserie U 100 ermöglicht höchste Dichte bei höchster Zuverlässigkeit für professionelle technische Umgebungen. Hard- und softwarebasierte Redundanzmechanismen werden in enger Zusammenarbeit mit unseren Kunden entwickelt, um die Anforderungen für jeden Betreiber zu erfüllen!
Bei den Geräten U 159 und U 159-S handelt es sich um Einschubmodule für U 100 Basisgeräte. Die U 259-O wurde mit besonders widerstandsfähigen Komponenten für Außenanwendungen, auch bei höheren Temperaturen konstruiert. Es besitzt alle Eigenschaften unseres bekannten U 159 Moduls und ist ebenso in der Lage bis zu 64 QAM Kanäle aus den IP Eingangssignalen zu generieren. Alle Verbindungsbuchsen und Kontrollelemente - inklusive der Buchsen für die 48 V Spannungsversorgung - sind bei diesem Gerät an der Frontseite eines 19 Zoll Gehäuses verfügbar.

Modulation

• bis zu 192 QAM-Kanäle pro 19" HE (außer U 259-O)
• bis zu 64 QAM-Kanäle pro Modul
• flexible Eingabekonfiguration mit vier 1G-Datenschnittstellen (SFP)
• Empfang von SPTS und MPTS
• Hoher Ausgangspegel
• hervorragende Signalqualität dank bewährter Direct Digital-Technologie
• integrierter 20 dB-Prüfpunkt
• statische oder dynamische NIT, NIT aus PID
• niedrige Leistungsaufnahme pro Kanal
• Software-Support

Features - je nach Bedarf*

• Datenanschlüsse (1 eingeschlossen), max. 3 zusätzliche Ports je nach erforderlichem Eingangsdatenverhältnis
• interne Redundanzfunktion für Verbindungs- und Quellenredundanz
• RF-Kanal-Paket (16 QAM-Kanäle enthalten), 8 zusätzliche Kanäle pro Paket
• leistungsfähiger Multiplexer, SPTS und MPTS auf QAM-Kanäle gemultiplext
• SFP-Module verfügbar
• sichere Verwaltung über SSL (https)
• Authentifizierung über RADIUS-Server
• Verschlüsselung von übertragenen QAM-Kanälen nach CSA (U 159-S)
• QAM-Messtaster mit integriertem Decoder zur Analyse des Ausgangssignals (über Hardwareupgrade U 159 D)

Verschiedene Module - eine Vielzahl von Funktionen

Signalverarbeitung

• IP-Eingabe SPTS / MPTS über vier 1G SFP
• Verwaltung über redundante Verwaltungsanschlüsse
• leistungsstarker Transportstromprozessor für Multiplexing, NIT-Berechnung, Filterung, Verschlüsselung
• FPGA-basierter digitaler QAM-Modulator, jeder Ausgangskanal separat konfigurierbar
• 20 dB Testpunkt pro Modul

Redundanz-Optionen

• N+1- oder 1+1-Hardware-Redundanz, gesteuert durch das Verwaltungsmodul U 100-C
• aktive Verbindungsredundanz mit Überwachung der redundanten Signalverbindung
• aktive Quellenredundanz mit Überwachung der redundanten Signalquelle
• jede Signalquelle kann eine unterschiedliche Priorität mit einstellbarer Hysterese zur Vermeidung von Polling erhalten
• Dienstbasierte Redundanz, d.h. ein fehlender Dienst in TS führt zur Umschaltung auf redundanten TS
• alle Redundanz-Schaltoptionen können manuell oder automatisch ausgeführt werden

QAM Modulation

• bis zu 64 QAM-Kanäle pro Ausgang
• hoher Ausgangspegel, um passives Kombinieren zu ermöglichen und einen einzigen Fehlerpunkt zu vermeiden
• MER ≥ 44 dB, Schulterdämpfung > 56 dB
• Ausgangsfrequenz bis zu 1006 MHz

Hardware

Die Baugruppe U 159 besteht aus dem Zentralmodul mit dem Empfangsteil, der TS-Verarbeitung und dem QAM-Modulator sowie der aktiven Backplane mit dem HF-Verstärker, den SFP-Ports und allen weiteren Schnittstellen. Die Hardware ist so ausgelegt, dass der Austausch des Zentralmoduls ohne Beeinträchtigung der Verdrahtung der Backplane möglich ist, was die tägliche Arbeit des Technikers vereinfacht.

Anwendungsbeispiele

• bis zu 48 QAM-Kanäle
• einschließlich Link-, Quellen- und N+1-Geräte-Redundanz
• redundante Signalquellen unter Überwachung
• redundante Stromversorgungen

• bis zu 64 QAM-Kanäle
• einschließlich Link-ODER-Quelle und N+1-Geräte-Redundanz
• redundante Signalquellen unter Überwachung
• redundante Stromversorgungen

• bis zu 64 QAM-Kanäle
• einschließlich 1+1 Geräte-Redundanz
• redundante Stromversorgungen

• bis zu 64 QAM-Kanäle
• 19 Zoll Gerät mit Management Interfaces, Datenports, HF Ausgang, Testpunkt und SFP Slots jeweils in der Frontseite integriert

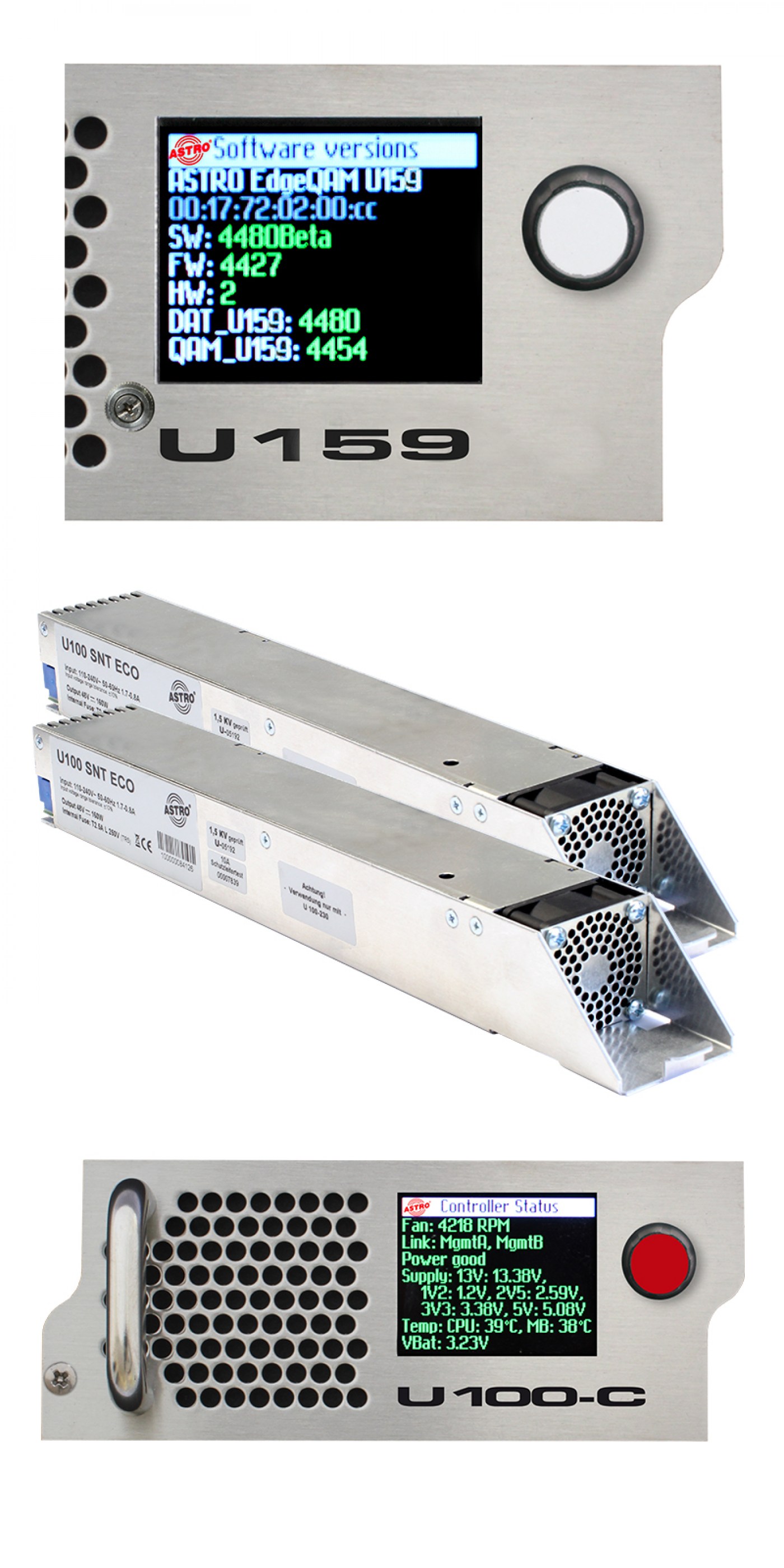

Frontdisplay zur Anzeige des Betriebsstatus wie IP-Konfiguration, Fehlermeldungen, Firmware-Version und mehr...

Redundante Stromversorgung durch Verwendung von zwei U 100-SNT ECO PSU pro U 100-230 Basiseinheit. Optional erhältliche 48 VDC-Basiseinheit (U 100-48)

Übergreifendes Steuerungsmodul für zeitgesteuerte Updates, Ersatzschaltung und zentralisierte Verwaltung der Kopfstation
